    Обладнання

    Для реалізації моделі дилатантного розущільнення нафтогазоносних горизонтів гірських порід було розроблено наступне обладнання:

    Комплекс імпульсно-хвильовий з гідравлічним генератором імпульсів

    «ГІДРАВЛІКА -1Г»

    Технічні характеристики установки «ГІДРАВЛІКА-1Г»:

    • Частота ударів – 33,3-66,7 Гц (2000-4000 уд/хв);
    • Енергія удару (при частоті ударів 33,3-66,7 Гц) - 294 Дж;
    • Ударна потужність – в межах 22-14 кВт;
    • Габаритні розміри установки
(А х В х h), мм (330 х 337 х 1146);
    • Маса установки - 220 кг;
    • Глибина обробки свердловини – до 5000 м;

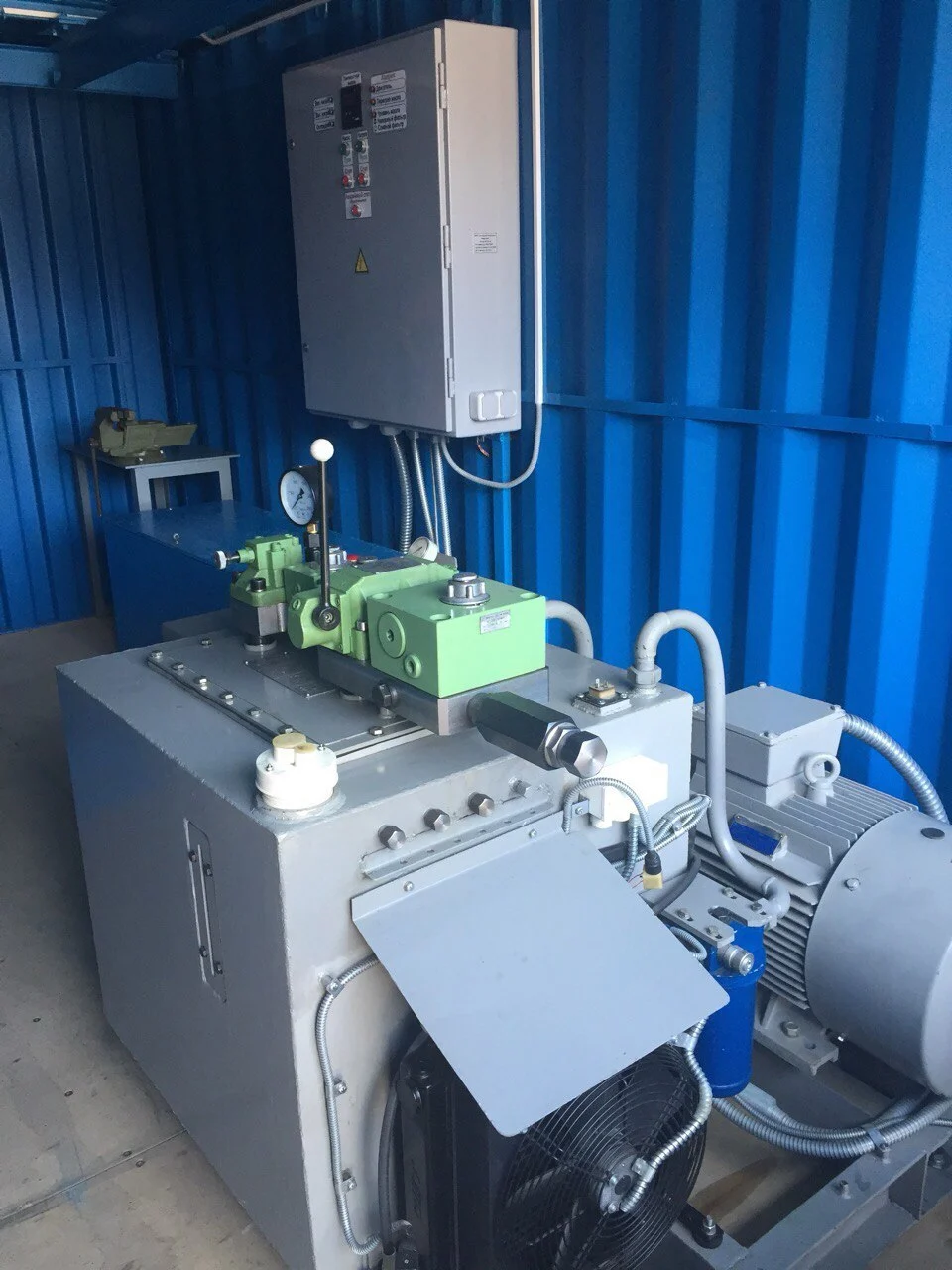

    Енергоносієм для гідравлічної установки «Гідравліка-1Г» служить маслостанція МС 160 з електроприводом потужністю 40 кВт

    Технічні характеристики установки «ПНЕВМАТИКА-1П»:

    • Ударна потужність – не менше 4,3 кВт;
    • Імпульсний тиск, створюваний генератором установки - 20,0-30,0 МПа;
    • Частота імпульсів при тиску повітря 0,6 МПа –
33,3 Гц (2000 уд/хв);
    • Габаритні розміри установки
(А х В х h)- (295 х 422 х 930)
    • Маса установки – 165 кг;
    • Глибина обробки свердловини – до 3000 м;

    Працює установка від джерела стисненого повітря з параметрами: тиск 0,4-0,7 МПа, витрата 3,4 м3 хв/кВт.

    Комплекс
імпульсно хвильовий з пневматичним генератором імпульсів

    «ПНЕВМАТИКА -1П»

    Вказане обладнання призначене для:

    • Відновлення та збільшення дебіту нафтових, газових та газоконденсатних свердловин;
    • Збільшення приймальності нагнітальних свердловин;
    • Збільшення проникності привибійної зони пласта та міжсвердловиного простору масивів гірських порід на місці їх залягання;
    • Усунення газової та твердої кольматації пласта та обладнання;
    • Вивільнення зон аномально високого тиску;
    • Освоєння свердловин;
    • Введення в експлуатацію свердловин бездіючого фонду.

    Ефективний радіус горизонтальної дії – 300 м.
    Зафіксований радіус поширення хвилі по пласту – 1200 м.
    Вертикальне поширення дії – 0,5 м.

    Принцип роботи обладнання заснований на впливі на масив гірських порід спрямованими силовими хвилями, які генерують над гирлом свердловини (за допомогою установки імпульсно-хвильової) та використовуючи стовп технологічної рідини як хвилевід (у ставі НКТ), передаються в зону продуктивного пласта. Далі, використовуючи контейнери-відбивачі, силові імпульсні хвилі спрямовуються у необхідний продуктивний горизонт.

    • І. ЗБІР МАТЕРІАЛІВ, СКЛАДАННЯ ПЛАНУ РОБІТ
    • 1. Збір матеріалів по свердловинам – кандидатам та відбір свердловин.
    • 1.1. Паспортні дані та експлуатаційна документація.
    • 1.2. Матеріали про проведені в свердловинах геофізичні та гідродинамічні дослідження з каротажними діаграмами та уточненням колекторних властивостей пласта.
    • 1.3. Акти перфорації продуктивного пласта з точною вказівкою інтервалів.
    • 1.4. Результати обробки та інтерпретації даних геофізичних досліджень.
    • 1.5. Інклінометрія свердловини.
    • 1.6. Історія впроваджень геолого-технічних заходів та їх ефективність.
    • 2. Складання плану робіт на капітальний ремонт свердловини.
    • ІІ. ПРОВЕДЕННЯ КАПРЕМОНТУ СВЕРДЛОВИНИ
    • 1. Підготовчі роботи (виконуються силами бригади КРС Замовника під контролем Виконавця).
    • 1.1. Здійснити замір Рпл.
    • 1.2. Заглушити свердловину пластовою водою.
    • 1.3. Випробувати свердловину на приймальність.
    • 1.4. Підняти все підземне обладнання із виміром НКТ.
    • 1.5. Спустити з контрольним виміром НКТ контейнер-відбивач у свердловину
 з ретельним кріпленням різьбових з'єднань та шаблонуванням.
    • 1.6. Виконати точну прив'язку контейнера-відбивача до оброблюваного інтервалу локатором муфт.
    • 1.7. Гирло свердловини обладнати привентором, НКТ герметизувати кульовим краном (прохідний діаметр ≥ 60 мм).
    • 1.8 Змонтувати на гирлі свердловини установку імпульсно-хвильову.
    • 1.9. Відновити циркуляцію рідини. Після її стабілізації запустити гідропривід установки. Вихід рідини із затрубного простору обв'язати на ємність.
    • 2. Виконання робіт силовими імпульсними хвилями (виконується силами Виконавця під контролем Замовника
    • 2.1. Обробка проводиться у необхідних інтервалах перфорації від підошви до шапки інтервалами 0,5 м з певними частотою, енергією удару і часом обробки.
    • 3. Завершальний етап робіт (виконуються силами бригади КРС Замовника під контролем Виконавця).
    • 3.1. Після закінчення всього циклу обробки опустити НКТ із виміром до вибою, промити свердловину пластовою водою до чистої
    • 3.2. Підняти НКТ із контейнером відбивачем на поверхню.
    • 3.3. Ввести свердловину в експлуатацію.
    • ІІІ. ОСВОЄННЯ СВЕРДЛОВИНИ
    • 1. Надання техніки та обладнання, необхідних для проведення робіт:
    • 1.1. Бурова установка-підйомник для проведення ремонту.
    • 1.2. Насосний агрегат (типу ЦА-320).
    • 1.3. Автоцистерна для підвезення води.
    • 1.4. Штропа завдовжки не менше 1.8 метра.
    • 1.5. Відтарована ємність об'ємом V 15-25 м із рідиною для заповнення колони (дегазована пластова вода, нафта).
    • 1.6. Геофізична станція (для прив'язки контейнера-відбивача до інтервалу,
 що обробляється, локатором муфт).
    • 2. Можливість відбору електричної потужності від точки підключенняне
 не менше 45 кВт.
    • 3. Надання бригади КРС на місці обробки та її повне сприяння
 у технологічному процесі.
